Arruela de Pressão x Lisa x Dentada: Como Escolher a Arruela Certa
Entenda as diferenças entre arruela lisa, de pressão e dentada, suas normas técnicas (DIN/ISO) e como escolher a opção certa para cada aplicação industrial.
.png)

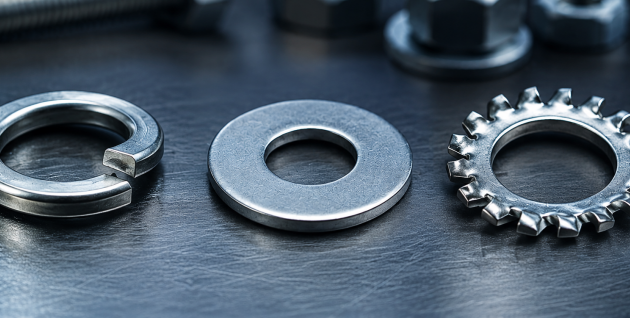

Arruela de pressão, arruela lisa e arruela dentada são três tipos de arruela com funções diferentes: a lisa distribui a carga e protege a superfície, a de pressão resiste ao afrouxamento por vibração através de sua tensão elástica, e a dentada oferece contato elétrico e maior atrito de rotação graças aos seus dentes. A escolha correta depende da carga aplicada, do ambiente e da necessidade (ou não) de continuidade elétrica.
O que é uma arruela lisa e quando usá-la?
A arruela lisa (também chamada de arruela plana) é um disco metálico sem ressaltos, cuja função principal é distribuir a carga de aperto sobre uma área maior, evitando que a cabeça do parafuso ou a porca danifique a superfície da peça. Ela também compensa furos ligeiramente maiores que o diâmetro do parafuso e protege revestimentos e pinturas contra amassamento.
- Normas comuns: DIN 125, DIN 9021 (arruela larga), ISO 7089 e ISO 7090
- Indicada para: juntas estáticas, fixações em madeira, chapas finas e superfícies pintadas
- Não recomendada isoladamente para ambientes com vibração intensa, pois não oferece resistência ativa ao afrouxamento
Como funciona a arruela de pressão?
A arruela de pressão (ou arruela de mola, spring washer) é fabricada em formato helicoidal ou em anel partido, o que gera uma força elástica axial quando comprimida entre a porca e a superfície. Essa tensão mantém uma carga residual sobre a rosca mesmo após pequenas perdas de aperto, o que ajuda a retardar o afrouxamento causado por vibração ou variação térmica.
Quais os principais tipos de arruela de pressão?
- DIN 127 (tipo B): arruela helicoidal partida, a mais utilizada em aplicações gerais
- DIN 128: versão curva, com menor força de mola, usada em cargas leves
- DIN 6796: arruela cônica de alta resistência, usada em uniões estruturais e parafusos de classe elevada
É importante destacar que estudos de engenharia e a própria norma DIN 25201 (referência de manutenção industrial) apontam que a arruela de pressão sozinha não substitui um sistema de travamento químico ou mecânico em uniões críticas submetidas a vibração severa - ela funciona melhor como reforço complementar.
Para que serve a arruela dentada?
A arruela dentada possui dentes estampados nas bordas interna ou externa, que se deformam levemente contra as superfícies em contato no momento do aperto. Esse contato metal-metal aumenta o atrito de rotação e, em aplicações elétricas, garante continuidade de aterramento ao romper camadas de óxido ou tinta na superfície.
- Dentada externa (DIN 6797 tipo A): maior área de contato, indicada para cabeças de parafuso pequenas
- Dentada interna (DIN 6797 tipo J): dentes voltados para dentro, uso estético e em componentes elétricos
- Aplicação típica: quadros elétricos, conexões de aterramento, terminais e barramentos
Qual arruela escolher em cada aplicação? (tabela comparativa)
| Tipo | Norma de referência | Função principal | Melhor aplicação |
|---|---|---|---|
| Arruela lisa | DIN 125 / ISO 7089 | Distribuir carga e proteger superfície | Juntas estáticas, madeira, chapas pintadas |
| Arruela de pressão | DIN 127 / DIN 6796 | Gerar tensão residual contra afrouxamento | Máquinas com vibração moderada |
| Arruela dentada | DIN 6797 | Aumentar atrito e garantir contato elétrico | Quadros e conexões elétricas, aterramento |
É possível combinar diferentes arruelas na mesma união?
Sim, e essa é uma prática comum em uniões que exigem tanto distribuição de carga quanto resistência ao afrouxamento. Um exemplo típico é usar uma arruela lisa entre a peça e a arruela de pressão, evitando que os dentes ou a mola da segunda danifiquem diretamente a superfície pintada ou revestida. Já em aplicações elétricas, a arruela dentada costuma ser usada isolada ou combinada com arruela lisa apenas do lado oposto ao contato elétrico.
Quais erros são mais comuns na escolha da arruela?
- Usar arruela lisa em uniões sujeitas a vibração alta, sem nenhum sistema de travamento adicional
- Aplicar arruela dentada em superfícies pintadas onde não há necessidade de contato elétrico, danificando o acabamento sem necessidade
- Misturar materiais incompatíveis (por exemplo, arruela de aço carbono em conjunto com parafuso inox), o que pode gerar corrosão galvânica
- Ignorar a classe de resistência do parafuso ao escolher a arruela - parafusos de alta resistência (10.9, 12.9) geralmente exigem arruelas endurecidas e com maior dureza superficial
