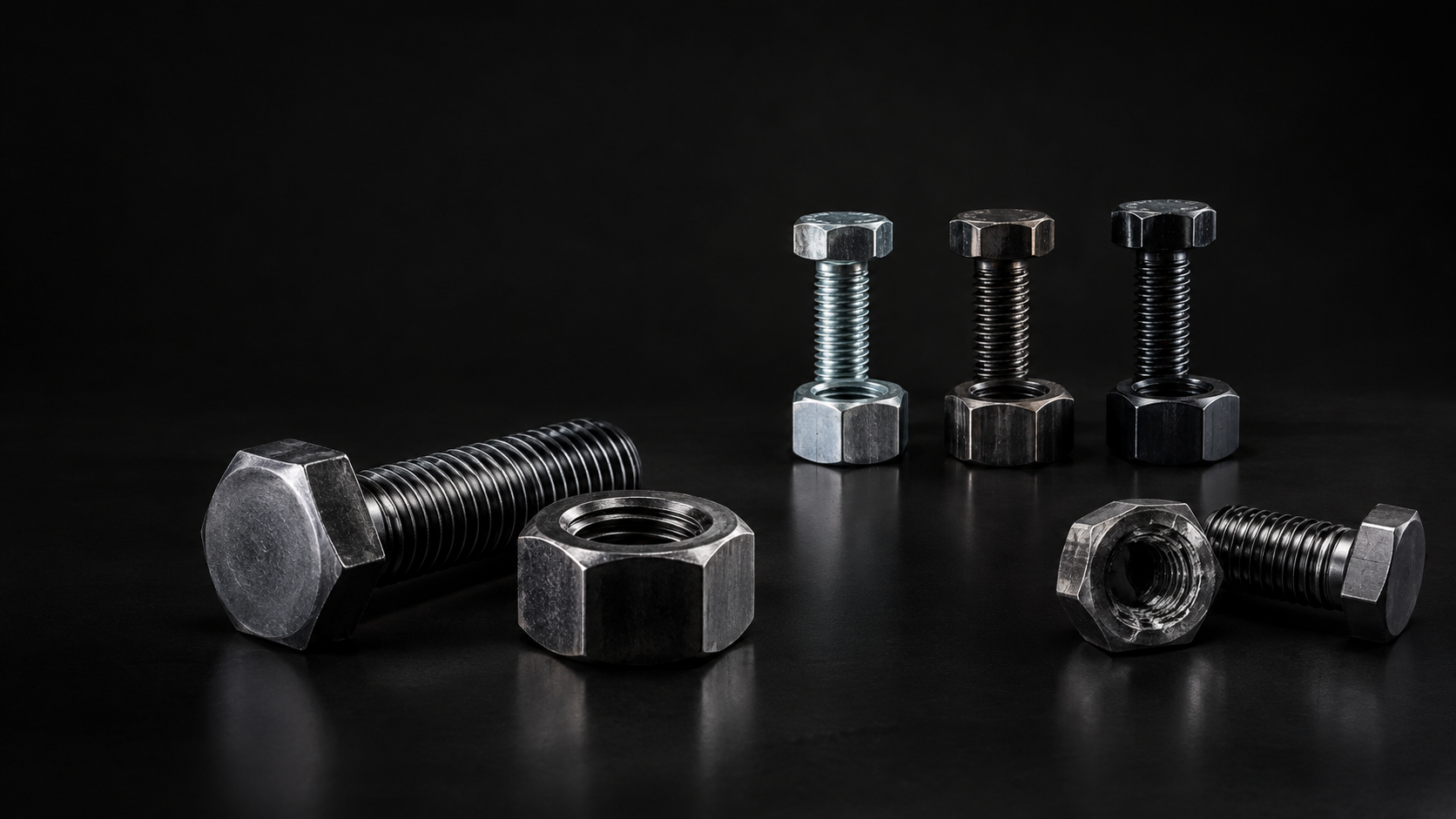

Classe de Resistência de Porcas (ISO 898-2): Como Combinar Porca e Parafuso

A classe de resistência da porca é o número marcado nela (5, 6, 8, 10 ou 12, conforme a ISO 898-2) que indica qual carga ela suporta antes de a rosca espanar. A regra prática é simples: a classe da porca deve ser igual ou maior que o primeiro número da classe do parafuso - um parafuso 8.8 pede porca classe 8, um 10.9 pede classe 10 e um 12.9 pede classe 12. Combinar errado faz a rosca da porca ceder antes do parafuso, uma falha silenciosa e perigosa.

O que a classe de resistência da porca indica?

No parafuso, a classe (como 8.8) descreve a resistência à tração e o limite de escoamento do aço. Na porca a lógica é outra: o número indica a carga de prova que a porca suporta montada em um parafuso de referência, sem que a rosca espane ou a porca deforme permanentemente.

Por isso a porca tem um número só. Ele corresponde, de forma aproximada, a um centésimo da resistência à tração nominal do parafuso com o qual ela pode ser combinada. Uma porca classe 8 foi projetada para trabalhar com parafusos cuja resistência nominal é de cerca de 800 MPa, ou seja, a classe 8.8.

Quais classes existem na ISO 898-2?

A norma ISO 898-2 cobre porcas de aço carbono e aço liga com rosca métrica grossa. As classes mais usadas na indústria são:

• Classe 5 e 6: uso geral, com parafusos de baixa resistência (4.6, 4.8, 5.8, 6.8).
• Classe 8: a mais comum em manutenção e montagem industrial, par natural do parafuso 8.8.
• Classe 10: para parafusos 10.9, em uniões com alta pré-carga.
• Classe 12: para parafusos 12.9, típicos de ferramentaria e máquinas de alta solicitação.
• Classes 04 e 05: reservadas a porcas baixas (contraporcas), com capacidade de carga reduzida.

Para rosca fina, a referência é a ISO 898-6, e para porcas de aço inoxidável, a ISO 3506-2, que usa outra nomenclatura (A2-70, A4-80 etc.).

Como combinar a porca com o parafuso?

A tabela abaixo resume as combinações recomendadas para rosca métrica grossa em aço carbono e aço liga.

Duas regras completam a tabela:

1. Porca de classe maior pode substituir a de classe menor. Uma porca classe 10 em um parafuso 8.8 funciona sem problema - apenas custa um pouco mais.
2. Porca de classe menor nunca deve ser usada em parafuso de classe maior. Uma porca classe 8 em um parafuso 10.9 limita toda a união à capacidade da porca.

Por que a porca errada é tão perigosa?

As normas foram pensadas para que, em caso de sobrecarga, o parafuso rompa antes de a rosca espanar. A ruptura do parafuso é uma falha visível: a peça se separa, alguém percebe e troca. Já o espanamento da rosca pode acontecer de forma gradual e escondida.

Quando a porca é mais fraca que o parafuso, o que acontece na prática é:

• No aperto com torque especificado para a classe do parafuso, a rosca da porca começa a escoar e o aperto "passa do ponto" sem que o torquímetro indique problema.
• A pré-carga real fica abaixo do projetado, e a união fica sujeita a afrouxamento por vibração.
• Sob carga dinâmica, a rosca pode espanar de vez, soltando a junta sem aviso.

Esse tipo de falha é comum em manutenção, quando o parafuso original de alta resistência é reaproveitado e a porca é trocada por uma genérica tirada do almoxarifado.

Como identificar a classe gravada na porca?

A ISO 898-2 exige marcação nas porcas a partir de determinada bitola (em geral a partir de M5) para as classes de maior resistência. Existem duas formas principais:

• Número gravado na face de apoio ou na lateral da porca: "8", "10" ou "12".
• Sistema de relógio: uma marca de referência indica as 12 horas e um ponto ou traço indica a posição correspondente à classe (por exemplo, a posição 8 horas para classe 8).

A marca do fabricante também deve aparecer. Porca sem marcação alguma, em bitolas acima de M5, deve ser tratada como de classe baixa ou desconhecida - e não deve ir para uma união 8.8 ou superior.

A altura da porca influencia a resistência?

Sim. A capacidade de uma porca depende do comprimento de rosca engajada, e esse comprimento é definido pela altura. Por isso as normas dimensionais trabalham em conjunto com a norma de propriedades mecânicas:

Um ponto de atenção: a DIN 934 foi substituída pela ISO 4032, e em algumas bitolas a altura e a medida entre faces mudam. Na hora da compra, vale confirmar qual das duas o desenho pede, especialmente em montagens que usam chave fixa ou soquete de medida específica.

Contraporca pode ser usada como porca principal?

Não em uniões estruturais. Porcas baixas das classes 04 e 05 não foram feitas para suportar a carga total do parafuso. Elas servem para travamento, em conjunto com uma porca de altura normal, ou para aplicações de carga leve.

E nas porcas de inox e nas normas ASTM?

Em aço inoxidável, a ISO 3506-2 define as classes pelo grupo do aço e pela resistência: A2-70 e A4-80, por exemplo. A regra de combinação é a mesma em espírito: a porca deve ter classe igual ou superior à do parafuso (parafuso A4-80 pede porca A4-80). Em inox há ainda o risco de engripamento da rosca, que pede lubrificação adequada e controle da velocidade de aperto.

No padrão americano, as porcas seguem principalmente a ASTM A563 (aço carbono e liga, graus como A, C e DH) e a ASTM A194 (para serviço em alta pressão e temperatura, como o grau 2H usado com prisioneiros em flanges). Em estruturas metálicas com parafusos ASTM A325, a norma de projeto especifica os graus de porca compatíveis; em peças galvanizadas a fogo, costuma-se exigir porca de grau mais alto, como o DH.

Que cuidados tomar na compra e no almoxarifado?

A maior parte dos erros de combinação não acontece no projeto, e sim no estoque. Algumas práticas reduzem bastante o risco:

1. Especifique a porca junto com o parafuso na lista de materiais: norma dimensional, classe e acabamento.
2. Separe fisicamente porcas de classes diferentes no almoxarifado, com etiqueta indicando a classe.
3. Exija certificado de qualidade com resultado de ensaio de carga de prova para lotes de classes 10 e 12.
4. Confira o revestimento: em peças galvanizadas a fogo, a rosca da porca é sobre-usinada para compensar a camada de zinco, e isso afeta a capacidade de carga - use porcas próprias para esse fim.
5. Padronize quando possível: adotar porca classe 10 para toda a linha 8.8 e 10.9 simplifica o estoque e elimina a chance de troca.
